Instalacje multiswitchowe przeznaczone do dystrybucji sygnału radiowego FM/DAB+, naziemnej telewizji cyfrowej DVB-T2 oraz telewizji satelitarnej DVB-S/S2 do mieszkań stanowią zarówno skuteczne uzupełnienie, jak i atrakcyjną alternatywę dla tradycyjnych sieci kablowych w budynkach wielorodzinnych. Zastosowanie światłowodów w tego typu instalacjach niesie ze sobą liczne korzyści – zarówno techniczne, jak i ekonomiczne. Instalacje światłowodowe charakteryzują się minimalnymi stratami sygnału oraz bardzo wysoką odpornością na zakłócenia.
Innowacyjne rozwiązania marki SIGNAL PRO, przeznaczone instalacjom RTV/SAT w budynkach wielomieszkaniowych, wykorzystujące światłowody oraz technologię PON (Passive Optical Network), stanowią nowoczesną alternatywę dla klasycznych systemów opartych wyłącznie na kablu koncentrycznym. Technologia PON bazuje wyłącznie na pasywnej infrastrukturze pomiędzy nadajnikiem a odbiornikiem, obejmującej okablowanie światłowodowe oraz splittery optyczne.
System bazujący na rozwiązaniach marki SIGNAL PRO umożliwia wielokrotny podział sygnału na maksymalnie 16 torów optycznych. Dzięki temu możliwe jest zasilenie wielu odbiorników optycznych oraz podłączonych do nich multiswitchy lub ich grup. System bazujący na urządzeniach marki SIGNAL PRO pozwala na budowę rozległych instalacji hybrydowych optyczno-miedzianych, obejmujących nawet kilkadziesiąt budynków, a także na realizację połączeń punkt–punkt o zasięgu liczonym w dziesiątkach kilometrów. Nowoczesny system dystrybucji sygnałów RTV/SAT wyróżnia się wysoką jakością działania oraz konkurencyjną ceną.
Cechy szczególne systemu światłowodowego SIGNAL PRO:
- konwersja sygnałów DVB-S/S2 (2 pozycje satelitarne) i radio/DVB-T2 przy pomocy jednego nadajnika optycznego
- klasyczny konwerter satelitarny QUAD lub QUATRO dedykowany do instalacji satelitarnych zdecydowanie ułatwia ustawienie anteny
- technika WDM (ang. Wavelength Division Multiplexing)
- AGC - automatyczna kontrola wzmocnienia stabilizująca poziom sygnału
- diody LED na obudowie znacznie ułatwiające właściwą konfigurację całego systemu
- nadajnik wykorzystuje do transmisji światłowód jednomodowy
- podział sygnału optycznego do 16 odbiorników optycznych typu QUATRO
W skład systemu instalacji RTV/SAT marki SIGNAL PRO wchodzą następujące elementy: nadajnik, splittery, odbiornik oraz multiswitche. System ten umożliwia odbiór oraz dystrybucję sygnałów radiowych i telewizyjnych do maksymalnie 16 punktów odbiorczych (16 odbiorników typu QUATRO). Nadajnik odpowiada za przesył sygnału, splitter służy do jego podziału, odbiornik umożliwia konwersję z sygnału optycznego na sygnał elektryczny, natomiast multiswitche pozwalają na zarządzanie i rozdzielanie sygnału do wielu użytkowników w instalacjach zbiorczych.
Nadajnik optyczny TR-901 SIGNAL PRO

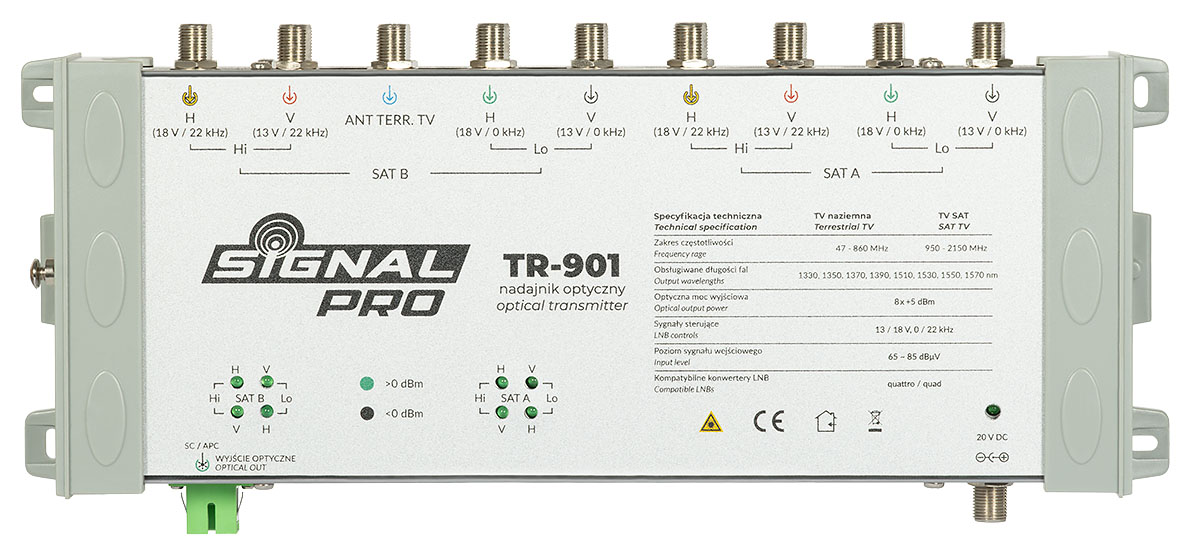

Nadajnik optyczny TR-901 (8x SAT IF+Terr) SIGNAL PRO R69956 obsługuje dwie pozycje satelitarne, zapewniając jednoczesną optyczną dystrybucję pełnego pasma SAT IF (VL, VH, HL, HH) dla każdej z dwóch pozycji satelitarnych oraz sygnałów DVB-T2/radio naziemnych w jednym torze optycznym. Zastosowany wysokowydajny laser o stabilizowanej mocy wyjściowej 8 x 5 dBm gwarantuje niskie zniekształcenia, minimalny poziom szumów oraz dużą odporność toru transmisyjnego na zakłócenia zewnętrzne.
Nadajnik R69956 wykorzystuje technikę WDM (ang. Wavelength Division Multiplexing), dzięki czemu możliwe jest przesyłanie sygnałów w oparciu o osiem niezależnych długości fali (1330 nm, 1350 nm, 1370 nm, 1390 nm, 1510 nm, 1530 nm, 1550 nm, 1570 nm), co pozwala na ich separację oraz minimalizację wzajemnych interferencji. Transmiter TR-901 R69956 posiada wyjście optyczne (moc wyjściowa 8x +5 dBm) zakończone złączem typu SC/APC umożliwiające dystrybucję sygnału do 16 punktów odbiorczych (odbiorników optycznych typu QUATRO REC-109 R69958). Dokładną liczbę punktów odbiorczych oraz ich maksymalną odległość od źródła sygnału wyznaczyć można dokonując bilansu tłumienia toru optycznego z uwzględnieniem budżetu mocy optycznej.
Splittery optyczne:

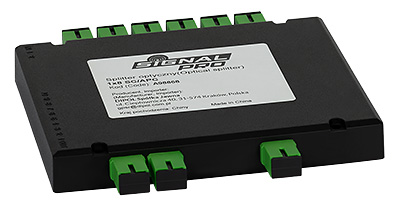

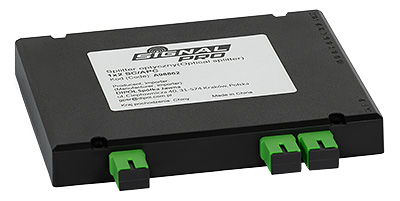

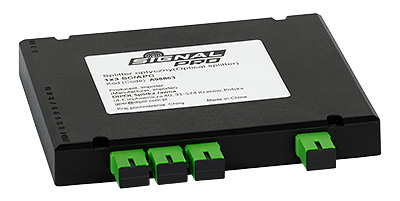

Splittery optyczne to elementy stosowane do podziału sygnału optycznego na kilka podsieci. Splitter może być stosowany w dowolnych aplikacjach PON, w szczególności w systemach dystrybucji telewizji bazujących na sprzęcie marki SIGNAL PRO.
Odbiornik optyczny REC-109 SIGNAL PRO

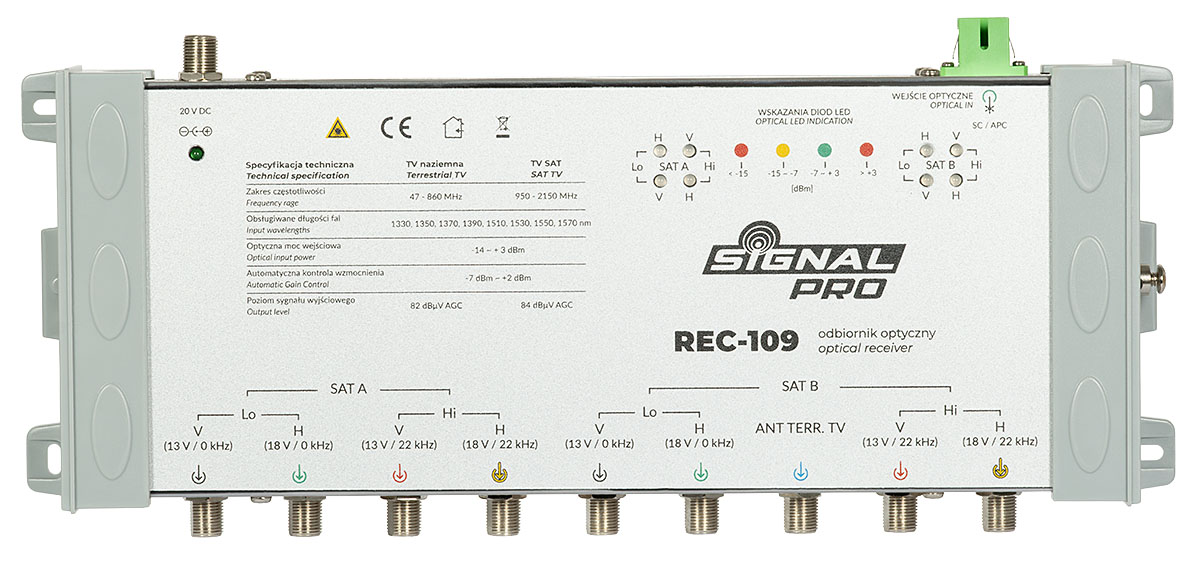

Odbiornik REC-109 R69958 SIGNAL PRO zapewnia pełną kompatybilność z typowymi multiswitchami satelitarnymi (w szczególności z serią multiswitchy SIGNAL PRO) oraz umożliwia budowę struktur punkt-wielopunkt z wykorzystaniem światłowodowej dystrybucji sygnału. Dzięki wysokiej czułości toru optycznego oraz wbudowanemu układowi stabilizacji poziomu wyjściowego odbiornik gwarantuje niezawodną pracę w dużych instalacjach budynkowych i zbiorczych.
Odbiornik optyczny REC-109 R69958 dokonuje konwersji sygnału ze światłowodu na medium miedziane. Odbiornik rozdziela pełne pasmo na osiem par polaryzacja/pasmo (VL, HL, VH, HH) – analogicznie do pracy dwóch klasycznych konwerterów typu QUATRO – oraz na sygnał radio/DVB-T2. Za odbiornikiami optycznymi realizowana jest standardowa instalacja multiswitchowa bazująca na multiswitchach Signal PRO. W przypadku większej liczby multiswitchy lub długiej magistrali miedzianej, konieczne jest zastosowanie wzmacniacza magistrali R69900.
Multiswitche SIGNAL PRO
Multiswitche sygnału SIGNAL PRO montowane są jako element instalacji za odbiornikiem optycznym. Przeznaczone są do dystrybucji sygnału RTV/SAT w instalacjach zbiorczych, umożliwiając jego rozdział do wielu punktów abonenckich. Zapewniają stabilną pracę systemu oraz wysoką jakość przesyłanego sygnału.

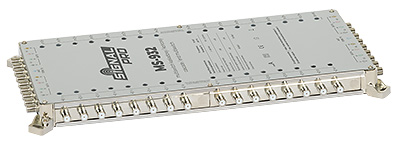

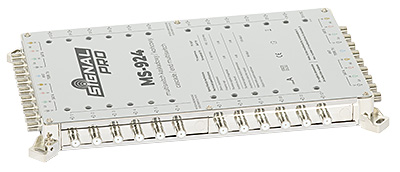

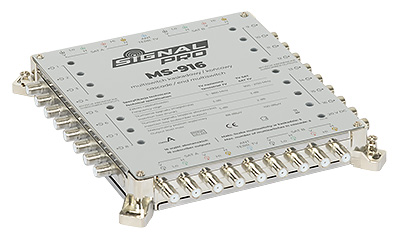

Multiswitch MS‑916 SIGNAL PRO, Multiswitch MS‑924 SIGNAL PRO oraz Multiswitch MS‑932 SIGNAL PRO to profesjonalne multiswitche sygnału RTV/SAT klasy A z serii SIGNAL PRO, przeznaczone do zbiorczych instalacji telewizyjnych (SMATV) w budynkach wielorodzinnych, hotelach, biurach oraz tam, gdzie sygnał satelitarny i naziemny trzeba rozprowadzić do wielu odbiorników.
Wzmacniacze kanałowe
Wzmacniacze kanałowe stosuje się do selektywnego wzmacniania pojedynczych multipleksów naziemnej telewizji cyfrowej DVB-T2 w instalacjach telewizyjnych. Jego zadaniem jest odpowiednie wzmocnienie poziomu sygnałów oraz wyrównanie ich mocy, tak aby do nadajnika optycznego trafiał sygnał o właściwych parametrach. Dlatego przed wprowadzeniem sygnałów do nadajnika optycznego należy zastosować wzmacniacz kanałowy. Zapobiega to zniekształceniom oraz pogorszeniu jakości transmisji.
Przykładowy schemat instalacji Signal PRO
Optyczno-miedziana instalacja RTV/SAT z wykorzystaniem profesjonalnej linii urządzeń marki SIGNAL PRO na 256 mieszkań:
- TV satelitarna (2 pozycje satelitarne)
- TV naziemna, radio
- dystrybucja w 1 włóknie światłowodowym
- podział sygnału na 4 tory optyczne
Rozwiązanie to stosować można w dużych obiektach, w których odległość między klatkami wynosi więcej niż kilkadziesiąt metrów i chcemy przesłać sygnał RTV/SAT w jednym włóknie światłowodowym. Kabel światłowodowy stanowi doskonałą izolację od przepięć. Oznacza to, że wszelkie wyindukowane w okolicy anten przepięcia zatrzymają się na zainstalowanym zaraz za nimi nadajniku optycznym – wszystkie pozostałe elementy instalacji są w 100% chronione.
Zastosowanie nadajnika optycznego TR-901 R69956 SIGNAL PRO umożliwia dystrybucję sygnałów radio/DVB-T2 oraz SAT z dwóch pozycji satelitarnych za pomocą jednego włókna światłowodowego. Wbudowane diody LED na obudowie nadajnika pozwalają na szybką weryfikację poprawności połączeń oraz bieżącą diagnostykę sieci. Transmisja sygnałów z dwóch pozycji satelitarnych realizowana jest z wykorzystaniem technologii WDM. Splitter optyczny 1x4 SC/APC SIGNAL PRO A98864 służy do podziału sygnału optycznego na cztery niezależne tory. Następnie sygnał trafia do odbiornika optycznego REC-109 R69958, który dokonuje konwersji sygnału ze światłowodu na medium miedziane. Odbiornik rozdziela pełne pasmo na osiem par polaryzacja/pasmo (VL, HL, VH, HH) – analogicznie do pracy dwóch klasycznych konwerterów typu QUATRO – oraz na sygnał radio/DVB-T2. Za odbiornikami optycznymi realizowana jest standardowa instalacja multiswitchowa bazująca na multiswitchach Signal PRO. W przypadku większej liczby multiswitchy lub długiej magistrali miedzianej, konieczne jest zastosowanie uwzględnionego na schemacie wzmacniacza magistrali R69900.
