DRUKUJSieć Wi-Fi w domowym zastosowaniu przy użyciu urządzeń TP-Link
Łukasz Sawicki
TP-Link jest jednym z największych producentów urządzeń sieciowych do użytku domowego, jak i biurowego. Urządzenia spod tej marki charakteryzują się prostą konfiguracją oraz nowoczesnym wyglądem. Liczne nagrody przyznane od niezależnych magazynów na całym świecie świadczą o wysokiej jakości wykonania urządzeń oraz o dbałości o zadowolenie klienta.
Dipol, dystrybutor produktów TP-Linka na Polskę przedstawia gotowe rozwiązania konfiguracji domowych sieci WLAN przy użyciu urządzeń tej marki.
Wariant 1
Bezpośrednie podłączenie do linii telefonicznej i podział łącza:
Jest to jedno z najczęściej stosowanych obecnie rozwiązań, gdyż większość użytkowników domowych podłączona jest bezpośrednio do asymetrycznych linii zwanych ADSL (Asymmetric Digital Subscriber Line- ang. asymetryczna cyfrowa linia abonencka).
Bezpośrednie podłączenie do linii telefonicznej i podział łącza:
Jest to jedno z najczęściej stosowanych obecnie rozwiązań, gdyż większość użytkowników domowych podłączona jest bezpośrednio do asymetrycznych linii zwanych ADSL (Asymmetric Digital Subscriber Line- ang. asymetryczna cyfrowa linia abonencka).
W tym celu:
- używamy routera (na Annex A) TD-8840 N2905 lub TD-W8910G N2901 do bezpośredniego podłączenie do linii telefonicznej (złącze RJ11),
- jeżeli sygnał telefoniczny doprowadzony jest do nas linią cyfrową, powinniśmy użyć routera TD-8840B N2906 na Annex B,
- w przypadku wyboru TD-W8910G N2901 mamy możliwość podłączenia klientów przewodowo oraz bezprzewodowo. Do połączenia się drogą bezprzewodową użyjemy karty PCMCIA TL-WN510G N2930 lub USB TL-WN321G N2920. Natomiast w komputerze stacjonarnym zastosujemy kartę TL-WN551G N2970.
Annex A czy B? - Obecnie na polskim rynku mamy bardzo szeroki wybór ofert związanych z usługą dostępu do internetu. Przed wybraniem usługi warto dowiedzieć się z jakiego rodzaju łącza będziemy korzystać. Istnieje bowiem różnica pomiędzy sposobami doprowadzenia sygnału do naszego mieszkania. Jeżeli jest to zwykła linia telefoniczna (NEO+), powinniśmy się zaopatrzyć w router pracujący w Annex-ie A. Do tego celu z powodzeniem możemy użyć urządzeń TP-Link-a TD-8840 N2905 lub TD-W8910G N2901 zintegrowanego z Access Pointem. Natomiast jeżeli jesteśmy bezpośrednio podpięci do takich operatorów jak Netia i Dialog (NET24, DialNet), którzy korzystają z cyfrowego połączenia ISDN, musimy użyć routera na Annex B. Model TD-8840B N2906 jest właśnie przygotowany do pracy z takimi liniami cyfrowymi. Wyjątkiem jednak bywa sytuacja, gdy nasz usługodawca, w celu realizacji zamówienia, dzierżawi zwykłe linie telefoniczne telekomunikacji lub odwrotnie, cyfrowe. W tym celu informacji należy zaczerpnąć u usługodawcy, którego wybraliśmy.
Wariant 2
Podział łącza stałego (DSL lub sieć lokalna):
Kiedy sygnał dostarczany jest poprzez telewizję kablową lub lokalnego dostawcę (ISP), za pomocą kabla ethernetowego lub modemu kablowego z wyjściem ethernetowym, powinniśmy się zaopatrzyć w router z portem WAN z gniazdem RJ-45.
Podział łącza stałego (DSL lub sieć lokalna):
Kiedy sygnał dostarczany jest poprzez telewizję kablową lub lokalnego dostawcę (ISP), za pomocą kabla ethernetowego lub modemu kablowego z wyjściem ethernetowym, powinniśmy się zaopatrzyć w router z portem WAN z gniazdem RJ-45.
W tym celu:
- używamy routera TL-WR542G N2950 podłączając go bezpośrednio do modemu DSL bądź lokalnej sieci przez złącze RJ45,
- jako kart klienckich do komputerów stacjonarnych użyjemy kart PCI TL-WN551G N2970,
- do komputerów przenośnych proponujemy użyć karty PCMCIA TL-WN510G N2930 lub USB TL-WN321G N2920,
- do wzmocnienia odbieranego sygnału możemy użyć wewnętrznych anten TL-ANT2406A A72711 lub TL-ANT2405C A72713.
Wariant 3

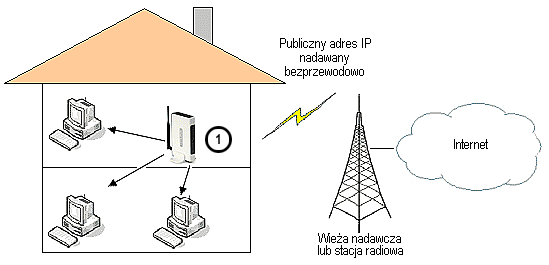

Odbiór Internetu drogą bezprzewodową:
Kiedy internet dostarczany jest drogą bezprzewodową, potrzebujemy zaopatrzyć się w urządzenie posiadające tryb pracy WISP (Wireless Internet Service Providers), umożliwiający konfigurację portu radiowego jako port WAN, znajdujący się standardowo w routerach. Za jego pomocą zroutujemy odebrany sygnał i stworzymy własną, wewnętrzną sieć. Router może być podłączony bezpośrednio do anteny zewnętrznej za pomocą przewodu koncentrycznego 50 Om (np. Tri-Lan 240 E1171_100).
Odbiór Internetu drogą bezprzewodową:
Kiedy internet dostarczany jest drogą bezprzewodową, potrzebujemy zaopatrzyć się w urządzenie posiadające tryb pracy WISP (Wireless Internet Service Providers), umożliwiający konfigurację portu radiowego jako port WAN, znajdujący się standardowo w routerach. Za jego pomocą zroutujemy odebrany sygnał i stworzymy własną, wewnętrzną sieć. Router może być podłączony bezpośrednio do anteny zewnętrznej za pomocą przewodu koncentrycznego 50 Om (np. Tri-Lan 240 E1171_100).
W tym celu:
- używamy routera TL-WR543G N2955, który posiada funkcję WISP. Komputery podłączamy za pomocą przewodu UTP. W przypadku potrzeby większej ilości portów używamy switcha 5-portowego TL-SF1005D N29915 lub 8- portowego TL-SF1008D N29918,
- w przypadku chęci rozsyłania odebranego i zroutowanego sygnału drogą bezprzewodową, powinniśmy się zaopatrzyć dodatkowo w Access Pointa, np. TL-WA501G N2940, ponieważ jednoczesne odbieranie i rozsyłanie tego sygnału przez urządzenie TL-WR543G N2955 w trybie WISP nie jest możliwe. Access Point podłączamy do jednego z wolnych portów LAN w routerze lub switchu.
Wariant 4

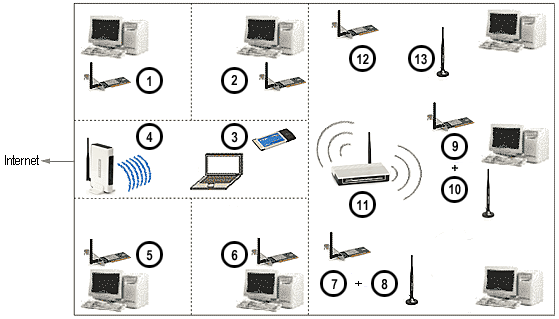

Rozbudowana sieć biurowa:
Brak okablowania LAN znacznie obniża funkcjonalność budynków biurowych, magazynowych, hoteli. Szybką, tanią i efektywną formą rozwiązania tego problemu jest instalacja bezprzewodowa. Na schemacie widać przykład rozbudowanej sieci biurowej bez wcześniej przygotowanej infrastruktury LAN.
Rozbudowana sieć biurowa:
Brak okablowania LAN znacznie obniża funkcjonalność budynków biurowych, magazynowych, hoteli. Szybką, tanią i efektywną formą rozwiązania tego problemu jest instalacja bezprzewodowa. Na schemacie widać przykład rozbudowanej sieci biurowej bez wcześniej przygotowanej infrastruktury LAN.
W tym celu:
- zastosujemy router TL-WR542G N2950 oraz Access Pointa TL-WA501G N2940 skonfigurowany jako Repeater, w celu poprawienia jakości połączenia w dalszych częściach piętra,
- do podłączenia w jednostkach stacjonarnych użyjemy kart PCI TL-WN551G N2970, zaś do komputerów przenośnych karty PCMCIA TL-WN510G N2930 lub USB TL-WN321G N2920,
- w przypadku komputerów stacjonarnych, do wzmocnienia odbieranego sygnału możemy użyć wewnętrznych anten TL-ANT2406A A72711 lub TL-ANT2405C A72713.
Rodzina urządzeń TP-Link w ofercie firmy DIPOL

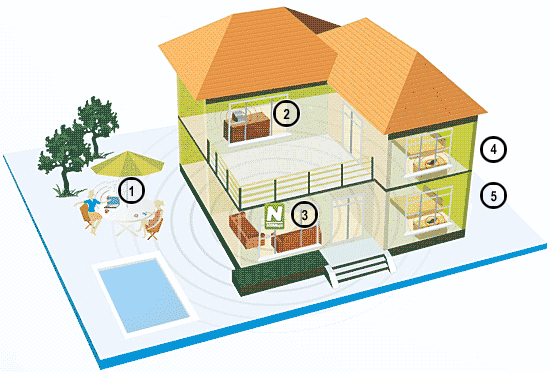

Urządzenia WiFi o standardzie 802.11n TP-Link - do 300Mbit/s
 |  |
Access Point TL-WR841N N3251 802.11n (draft 2.0) z wbudowanym routerem oraz 4 portowym switchem | Karta TL-WN851N N3271 802.11n (draft 2.0) podłączana przez interfejs PCI |
 |  |  |
Karta TL-WN821N N3221 802.11n (draft 2.0) podłączana przez interfejs USB | Karta TL-WN910N N3231 802.11n (draft 2.0) podłączana przez interfejs PCMCIA | Karta TL-WN861N N3261 802.11n (draft 2.0) podłączana przez interfejs miniPCI |
Anteny wewnętrzne TP-Link
 |  |
Antena TL-ANT2402A A72712 dookolna o zysku 1,8 dBi zintegrowana z przewodem o długości 0,8 metra, zakończonym złączem SMA R/P | Antena TL-ANT2405C A72713 dookolna o zysku 5 dBi zintegrowana z przewodem o długości 1 metra, zakończonym złączem SMA R/P |
Routery ADSL zintegrowane z Access Pointem TP-Link
 |  |  |
Router TD-W8910G N2901 z modemem ADSL Annex A zintegrowany z 4 portowym switchem oraz Access Pointem w technologii eXtended Range | Router TD-W8901G N2902 z modemem ADSL Annex A zintegrowany z 4 portowym switchem oraz Access Pointem | Router TD-W8920G N2903 z modemem ADSL Annex A zintegrowany z Access Pointem. Dodatkowo w urządzeniu zastosowano technologię Super G, która pozwala na przesyłanie danych z prędkością do 108 Mbit/s |
Routery ADSL TP-Link
 |  |  |
Router TD-8840 N2905 w technologii ADSL Annex A zintegrowany z 4-portowym switchem | Router TD-8840B N2906 w technologii ADSL Annex B zintegrowany z 4-portowym switchem | Router TD-8841 N2908 w technologii ADSL Annex A zintegrowany z 4 portowym switchem oraz portem USB |
Access Pointy TP-Link
 |  |
Access Point TL-WA501G N2940 w technologii eXtended Range. Posiada wiele możliwości zabezpieczeń oraz charakteryzuje się prostą konfiguracją | Access Point TL-WA601G N2943 w technologii eXtended Range. Dodatkowo w urządzeniu zastosowano technologię Super G, która pozwala na przesyłanie danych z prędkością do 108 Mbit/s |
Routery zintegrowane z Access Pointem TP-Link
 |  |  |
Access Point TL-WR542G N2950 zawiera w sobie punkt dostępowy w technologii eXtended Range, wbudowany router szerokopasmowy (do usługi xDSL lub modemu kablowego) oraz 4-portowy switch | Access Point TL-WR340G N2951 zawiera w sobie punkt dostępowy, wbudowany router szerokopasmowy (do usługi xDSL lub modemu kablowego) oraz 4-portowy switch | Access Point TL-WR642G N2953 zawiera w sobie punkt dostępowy o przepustowości 108 Mb/s, wbudowany router szerokopasmowy (do usługi xDSL lub modemu kablowego) oraz 4-portowy switch |
Routery zintegrowane z Access Pointem oraz funkcją WISP TP-Link
Access Point TL-WR543G N2955 zawiera w sobie punkt dostępowy, wbudowany router szerokopasmowy (do usługi xDSL lub modemu kablowego) oraz 4-portowy switch. Posiada tryb pracy WISP (Client WAN od strony radia)
Akcesoria WLAN TP-Link
 |  |  |  |
Karta TL-WN321G N2920 w technologii eXtended Range podłączana przez interfejs USB | Karta TL-WN620G N2923 o przepustowości do 108 Mbit/s podłączana przez interfejs USB | Karta TL-WN510G N2930 w technologii eXtended Range podłączana przez interfejs PCMCIA | Karta TL-WN610G N2933 o przepustowości do 108 Mbit/s podłączana przez interfejs PCMCIA |
 |  |  |  |
Karta TL-WN551G N2970 - najpopularniejsza karta WLAN podłączana przez interfejs PCI w technologii eXtended Range | Karta TL-WN353GD N2971 podłączana przez interfejs PCI | Karta TL-WN651G N2973 o przepustowości do 108 Mbit/s w technologii eXtended Range podłączana przez interfejs PCI | Karta TL-WN653AG N2976 podłączana przez interfejs PCI. Pracuje we wszystkich dostępnych standardach IEEE802.11a/b/g |
 |  |
Karta TL-WN562AG N2965 podłączana jest przez interfejs MiniPCI. Pracuje we wszystkich dostępnych standardach IEEE802.11a/b/g | Karta TL-WN662AG N2966 podłączana jest przez interfejs MiniPCI. Pracuje we wszystkich dostępnych standardach IEEE802.11a/b/g |
Akcesoria LAN TP-Link
 |  |  |  |
Router TL-R860 N2990 łączy w sobie zalety zapory ogniowej, serwera i klienta DHCP, switcha 8-portowego oraz VPN | Switch 5-portowy TL-SF1005D N29915 posiadający funkcję Auto MDI/MDIX, znajdujący szerokie zastosowanie w małych sieciach komputerowych, sieciach osiedlowych | Switch 8-portowy TL-SF1008D N29918 posiadający funkcję Auto MDI/MDIX, znajdujący szerokie zastosowanie w małych sieciach komputerowych, sieciach osiedlowych | Karta LAN TF-3239DL N2999 podłączana przez interfejs PCI, kompatybilna z większością systemów operacyjnych
|
