Ogranicznik przepięć video OPV-1

Towar został wycofany z oferty
Kod towaru: M1701
Statystyki podają, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Ogranicznik przepięć OPV-1 skutecznie zabezpiecza linie przesyłowe video umożliwiając odprowadzenie prądu udarowego...
• Skuteczne zabezpieczenie linii przesyłowej video
• Wykorzystanie ultra-szybkich diod przełączających dużej mocy
• Maksymalny prąd wyładowczy 5kA
• Tłumienie przelotowe 0,3dB
Oferta: Biblioteka:

Gwarancja

Zapewniamy gwarancji.

Wsparcie

Masz pytania lub uwagi?

Opis szczegółowy

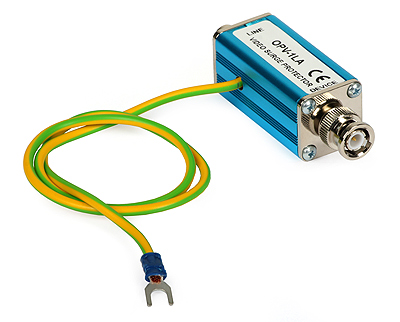

Ogranicznik przepięć video OPV-1
Widok urządzenia

Ogranicznik przepięć video OPV-1
Widok z tyłu
Statystyki podają, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Ogranicznik przepięć OPV-1 skutecznie zabezpiecza linie przesyłowe video umożliwiając odprowadzenie prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych video. OPV-1 nie powoduje straty jakości sygnału video i jest urządzeniem biernym nie wymagającym zasilania.
W urządzeniu zastosowano ultra-szybkie diody przełączające dużej mocy.
W przypadku pojawienia się napięcia większego od 2.4V pomiędzy masą a żyłą sygnału, diody błyskawicznie zewrą linię, co zapobiegnie uszkodzeniu kamery. OPV-1 może być oczywiście stosowany dla zabezpieczenia również rejestratorów lub kart przechwytywania..
DANE TECHNICZNE
Nazwa OPV-1
Kod M1701
Napięcie ochrony: > 2.4 V
Maksymalny prąd wyładowczy (8/20uS): 5 kA
Poziom ochrony przy 100 V/uS: 700 V
Tłumienie przelotowe: 0,3 dB
Pasmo przenoszenia: 0 - 160 MHz
Rezystancja zabezpieczenia dla 10 V:> 20 GΩ
Czas reakcji: 6.25 ns
Uziemienie masy:

pośrednie, przez iskrownik gazowy

i śrubę uziemiającą

Typ złącza wejścia: gniazdo BNC
Typ złącza wyjścia: wtyk BNC
Masa: 0,055 kg
Wymiary: 68x39x61 mm
UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami
  • OPV-1 nie jest symetryczny i chronione urządzenie należy podłączyć do wtyku BNC – WYJŚCIE. WEJŚCIE łączymy z linią przesyłową.
  • Prac połączeniowych nie można wykonywać w pobliżu burzy.
  • OPV-1 należy podłączyć do dobrej instalacji uziemiającej.
  • Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.
Podłączenie OPV-1 według powyższego schematu pozwala zabezpieczyć monitor

Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami przepięć należy zastosować powyższy schemat.
