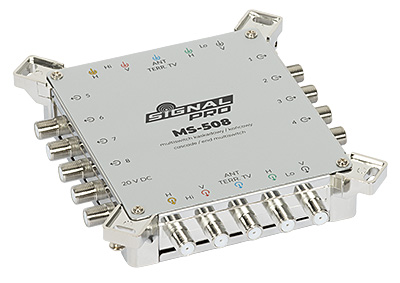

Seria multiswitchy MS-5/9xx SIGNAL PRO
Seria SIGNAL PRO to linia multiswitchy klasy A, zaprojektowana z myślą o profesjonalnych instalacjach zbiorczych RTV-SAT. Urządzenia te znajdują zastosowanie w budynkach wielorodzinnych, hotelach, biurowcach oraz wszędzie tam, gdzie konieczne jest rozprowadzenie sygnału satelitarnego i naziemnego do wielu punktów odbiorczych. Multiswitche SIGNAL PRO wykonane są w ekranowanej, odlewanej obudowie o klasie ekranowania A, co gwarantuje wysoką odporność na zakłócenia elektromagnetyczne (EMI) oraz stabilne parametry pracy. Wysoka jakość torów sygnałowych przekłada się na niski poziom przesłuchów międzykanałowych.
SIGNAL PRO to realna alternatywa dla multiswitchy przelotowych dostępnych na rynkach europejskich, oferująca znakomitą funkcjonalność i wysoką jakość wykonania, przy jednocześnie bardzo atrakcyjnej cenie. Dzięki solidnej, odlewanej obudowie, wysokim parametrom technicznym oraz 4-letniej gwarancji, produkty SIGNAL PRO zapewniają stabilność i niezawodność pracy w instalacjach RTV-SAT. Multiswitche tej serii stanowią korzystny wybór zarówno dla instalatorów, jak i dla końcowych użytkowników, łącząc profesjonalne rozwiązania z optymalnymi kosztami inwestycji. SIGNAL PRO to idealne połączenie jakości, funkcjonalności i ceny.
 |  |  |  | |
| Nazwa | MS-508 | MS-916 | MS-924 | MS-932 |
| Kod | R69508 | R69916 | R69924 | R69932 |
| Klasa ekranowania | A | |||
| Obudowa | Odlew ze stopu cynku i aluminium | |||
| Wejście | SAT A + Radio/DVB-T2 | SAT A + SAT B + Radio/DVB-T2 | ||
| Liczba wejść | 5 | 9 | ||
| Liczba wyjść | 8 | 16 | 24 | 32 |
| Wymiary [mm] | 155x145x30 | 225x200x30 | 310x205x30 | 385x210x30 |
| Typ | przelotowy lub końcowy (montaż rezystorów z blokadą DC) | |||
| Przeznaczenie | Małe i średnie budynki | Budynki wielorodzinne | ||
| Gwarancja | 4 lata | |||
Multiswitche SIGNAL PRO można łączyć w kaskadę a zasilanie całego zestawu realizowane jest z jednego zasilacza DC 20 V/2,5 A, który dołączony jest do każdego multiswitcha. Tego typu zasilacz pozwala na stabilną i bezpieczną pracę do 4 multiswitchy jednocześnie, co upraszcza instalację, ogranicza liczbę potrzebnych elementów i zmniejsza koszty systemu RTV-SAT. Co istotne, zasilacz ten dostarcza również napięcie potrzebne do pracy dwóch konwerterów QUATRO, dzięki czemu nie ma konieczności stosowania dodatkowych źródeł zasilania.
Solidna, odlewana obudowa zapewnia skuteczne ekranowanie w klasie A, ochronę przed zakłóceniami oraz znakomite odprowadzanie ciepła. Multiswitche serii SIGNAL PRO wyposażone są również w diodowe wskaźniki LED przypisane do wyjść abonenckich, co znacząco ułatwia uruchomienie i diagnostykę systemu. W komplecie znajduje się zasilacz 20 V.

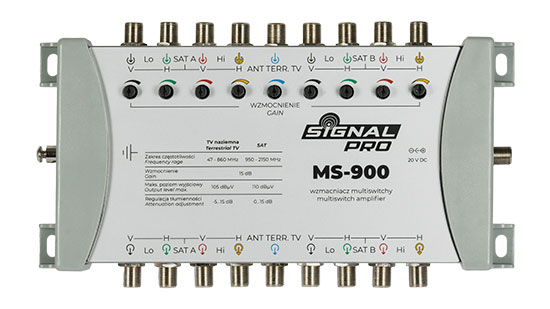

Wzmacniacz magistrali multiswitchowej
Wzmacniacz MS‑900 SIGNAL PRO R69900 to profesjonalne urządzenie przeznaczone do dużych instalacji RTV‑SAT, w których sygnał musi być wzmacniany i równoważony pomiędzy wieloma multiswitchami, np. w budynkach wielorodzinnych lub rozbudowanych systemach zbiorczych. Jego głównym zadaniem jest kompensacja strat sygnału w instalacjach, w których sygnał satelitarny pochodzi z dwóch pozycji satelitarnych (quattro) i jest kaskadowo podawany do kolejnych multiswitchy z serii SIGNAL PRO. Wzmacniacz zapewnia stabilną jakość sygnału na dużych odległościach oraz przy wielu wyjściach.
MS‑900 działa w paśmie SAT 950–2150 MHz oraz radio/DVB‑T2 47–862 MHz, dzięki czemu obsługuje zarówno sygnał satelitarny, jak i naziemny radiowo-telewizyjny. Wzmacniacz oferuje regulowane wzmocnienie sygnału na poziomie 15 dB dla każdego toru, co pozwala precyzyjnie dopasować poziomy sygnałów w kaskadzie multiswitchy. Urządzenie charakteryzuje się niskimi stratami własnymi oraz wysoką izolacją pomiędzy torami sygnałowymi, co minimalizuje zakłócenia w odbiorze.
Montaż multiswitchy SIGNAL PRO w szafce teletechnicznej
Multiswitche serii SIGNAL PRO są urządzeniami przeznaczonymi do dystrybucji sygnałów satelitarnych i naziemnych w instalacjach zbiorczych SMATV. Do ich prawidłowego montażu stosuje się dedykowane uchwyty, a jednym z nich jest UCH PRO 1 R69985. Uchwyt ten umożliwia szybkie, stabilne i uporządkowane zamocowanie dwóch multiswitchy w szafach teletechnicznych, jak i na płaskich powierzchniach w systemie dwuwarstwowym. Dzięki swojej konstrukcji zapewnia odpowiedni dystans między urządzeniem a podłożem, poprawiając cyrkulację powietrza i ułatwiając prowadzenie przewodów koncentrycznych. Jego sztywna konstrukcja gwarantuje stabilność nawet przy dużej liczbie kabli doprowadzonych do multiswitchy, co ogranicza ryzyko powstawania naprężeń na złączach.
Zalety montażu multiswitchy SIGNAL PRO na uchwycie:
- Lepsza cyrkulacja powietrza – uchwyt tworzy przestrzeń separacyjną, co ułatwia odprowadzanie ciepła z obudowy multiswitchy
- Prostsza organizacja okablowania – multiswitche znajdują się w optymalnej pozycji do wprowadzenia przewodów koncentrycznych od góry, dołu lub boków
- Łatwość serwisowania – uchwyt umożliwia demontaż urządzeń bez konieczności rozkręcania całej instalacji
- Stabilność – uchwyt eliminuje naprężenia kabli, które mogłyby oddziaływać na multiswitche
 |  |
Na powyższym zdjęciu zaprezentowano montaż dwóch multiswitchy MS-932 R69932 przy pomocy 3 uchwytów UCH-PRO-1 w obudowie metalowej TPR-8 R90553 o wymiarach 700x500x200 mm. Multiswiche połączono przelotowo za pomocą mostków F PZ-010 R82634, niewykorzystane wyjścia przelotowe obciążono rezystorami zakończeniowymi z blokadą DC R66205. Dodatkowo w obudowie TPR-8 R90553 umieszczono wzmacniacz multiswitchowy MS-900 R69900 oraz wzmacniacz kanałowy dla telewizji DVB-T2 PA-321 R82513 TERRA.
 |  |

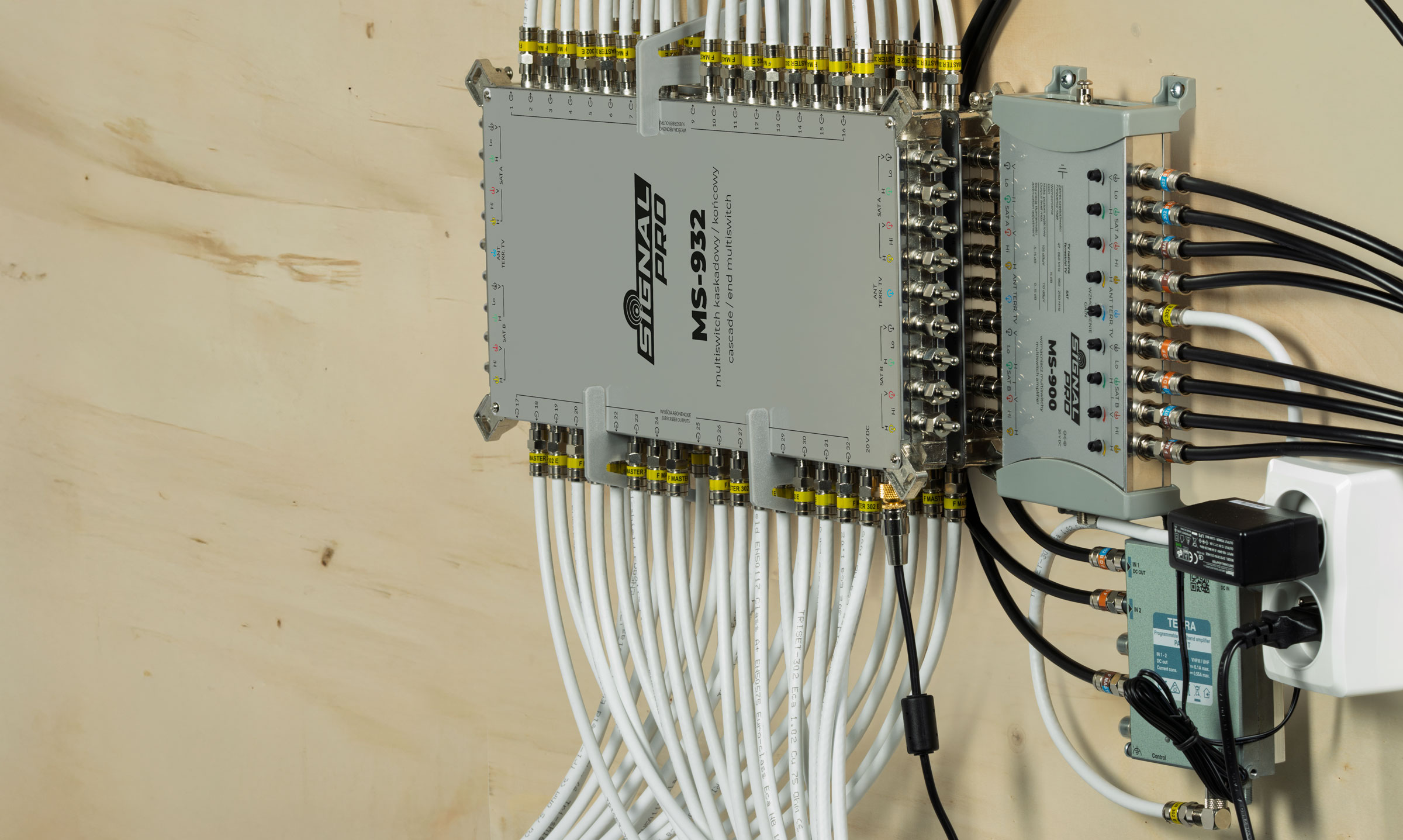

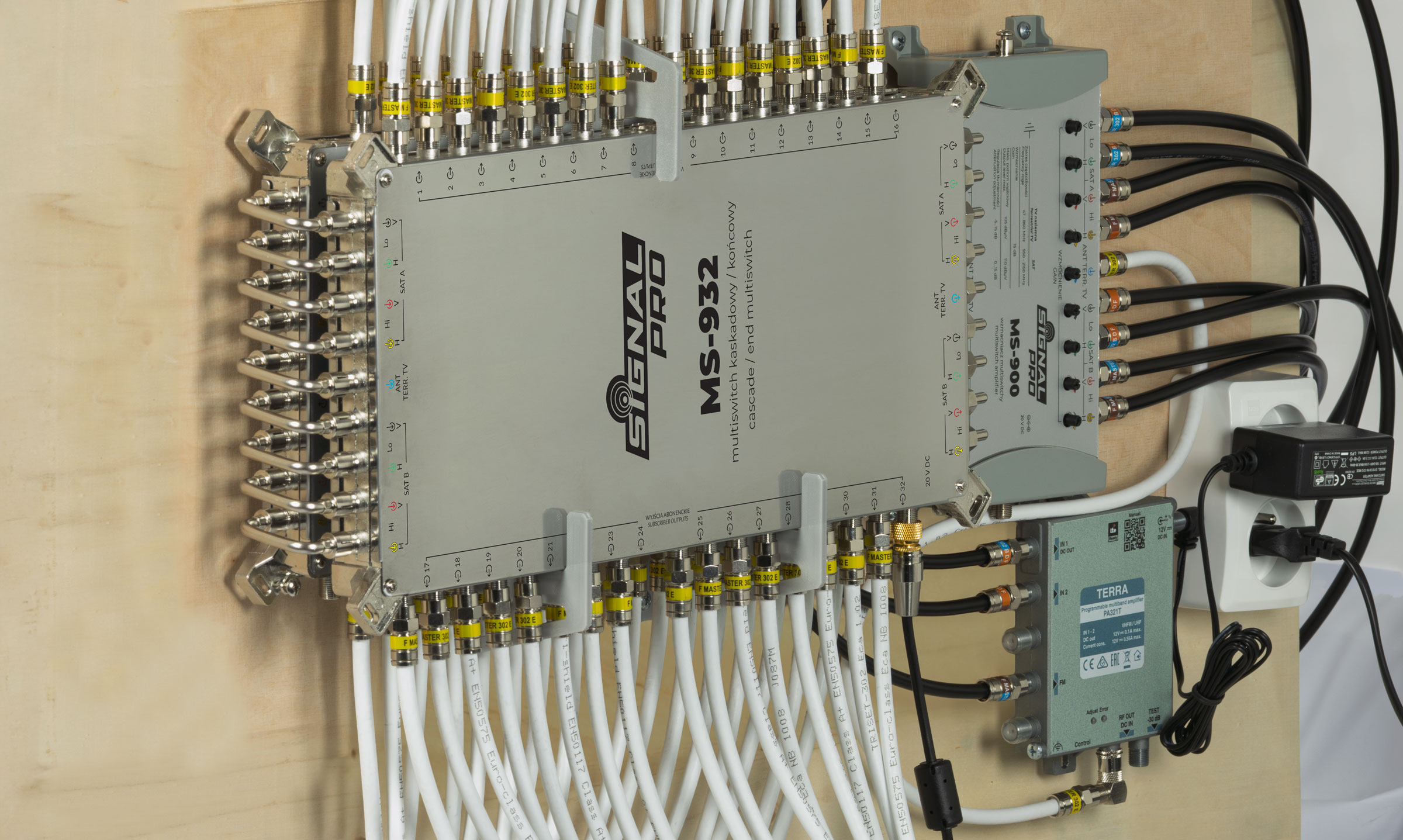

Na powyższym zdjęciu zaprezentowano warstwowy montaż multiswitchy SIGNAL PRO przy pomocy uchwytu UCH-PRO1. Multiswitche zostały zamocowane w sposób zapewniający stabilność mechaniczną, właściwą wentylację oraz dostęp serwisowy do wszystkich złączy i elementów regulacyjnych. Sygnał wyjściowy z multiswitcha znajdującego się bliżej płyty montażowej został wprowadzony do drugiego multiswitcha przy pomocy mostka połączeniowego F-F PZ-010 R82634, umożliwiającego kaskadowe rozprowadzenie sygnału. Połączenie wykonano zgodnie z zaleceniami producenta, z zachowaniem ciągłości ekranowania oraz minimalnych strat sygnału.
Redundantne zasilanie multiswitchy SIGNAL PRO – pewność pracy instalacji RTV/SAT
W nowoczesnych instalacjach telewizji satelitarnej i naziemnej stabilne zasilanie multiswitchy jest kluczowe dla nieprzerwanego odbioru sygnału. Seria multiswitchy SIGNAL PRO została zaprojektowana z myślą o niezawodności i została wyposażona w tzw. system redundantnego zasilania. Wyobraźmy sobie, że nasza instalacja składa się z kaskady np. 5 multiswitchy SIGNAL PRO i jednego wzmacniacza MS-900 R69900. W takim przypadku można zastosować trzy zasilacze które pokrywają zapotrzebowanie energetyczne multiswitchy i układu dwóch konwerterów quatro. W przypadku awarii jednego z zasilaczy dwa pozostałe przejmują w całości zasilanie zestawu multiswitchy. Dzięki temu użytkownik ma pewność, że sygnał RTV/SAT będzie dostępny nawet wtedy, gdy dojdzie do uszkodzenia lub przeciążenia zasilacza jednego z zasilaczy. Konserwator instalacji przy okresowym przeglądzie powinien sprawdzać działanie zasilaczy i w razie potrzeby wymienić uszkodzony egzemplarz.
Przykładowa instalacja multiswitchowa. Do połączonych w kaskadzie 5 multiswitchy MS-932 SIGNAL PRO R69932 zasilacz DC 20 V/ 2.5 A został wpięty do pierwszego i ostatniego multiswitcha. Dodatkowo wzmacniacz szerokopasmowy MS-900 SIGNAL PRO R69900 również został zasilony z zasilacz DC 20 V/ 2.5 A. W przypadku awarii jednego z 3 zasilaczy układ będzie stabilnie pracował.
Rozwiązanie to znacząco zwiększa bezpieczeństwo pracy całej instalacji, szczególnie w dużych systemach zbiorczych, np. w hotelach, apartamentowcach czy biurowcach, gdzie przerwy w dostępie do sygnału telewizyjnego są niedopuszczalne. Redundantne zasilanie minimalizuje ryzyko przestojów serwisowych, obniża koszty utrzymania i wydłuża żywotność urządzenia. Dodatkowym atutem multiswitchy SIGNAL PRO jest ich wysoka stabilność parametrów oraz możliwość pracy w wymagających warunkach, co czyni je rozwiązaniem klasy PRO. Dzięki wbudowanemu systemowi ochrony zasilania, instalatorzy i administratorzy sieci mogą oferować użytkownikom dostęp do sygnału satelitarnego i naziemnego na najwyższym poziomie niezawodności.
