1107,00 zł
| Brutto | Rabat | Ilość | Ważność | |||
|---|---|---|---|---|---|---|
| 1107,00 zł | 0 % | od 1 szt. | ||||
|
||||||
Dostępny

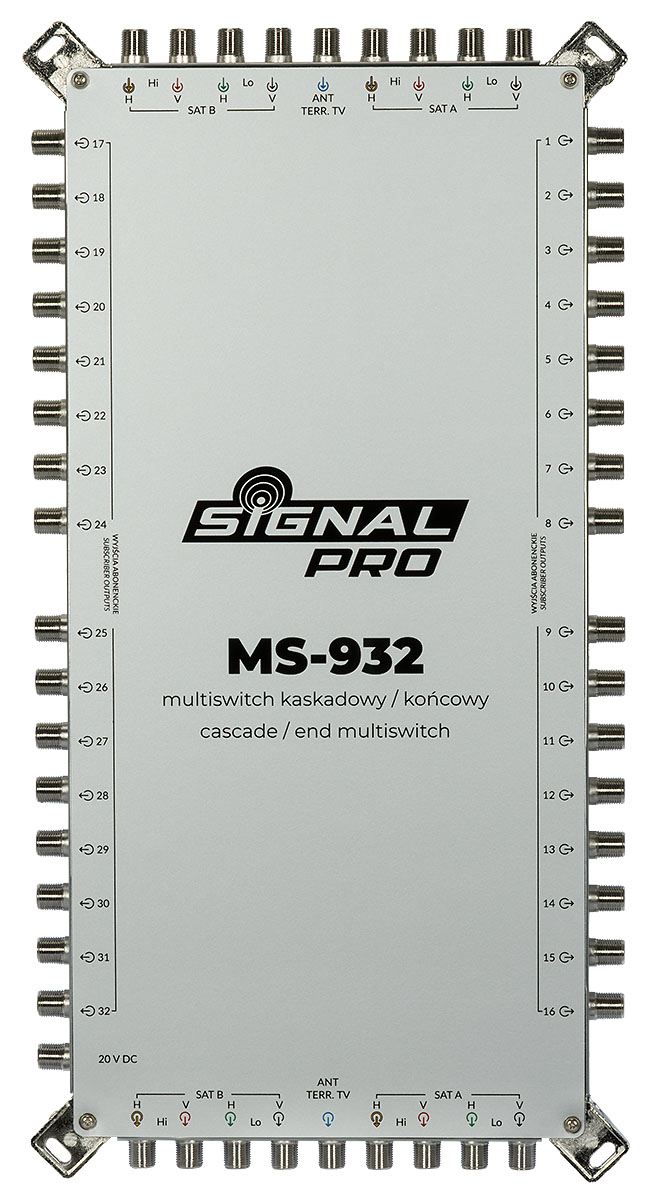

Multiswitch MS-932 SIGNAL PRO 9/32 jest przeznaczony do instalacji zbiorczych RTV-SAT.
• 9 wejść (8×SAT, 1×TERR)
• 32 niezależne wyjścia abonenckie
• Konstrukcja przelotowa (możliwość kaskadowania)
• Bardzo dobre dopasowanie impedancyjne (IRL > 21 dB)
• Odlewana obudowa

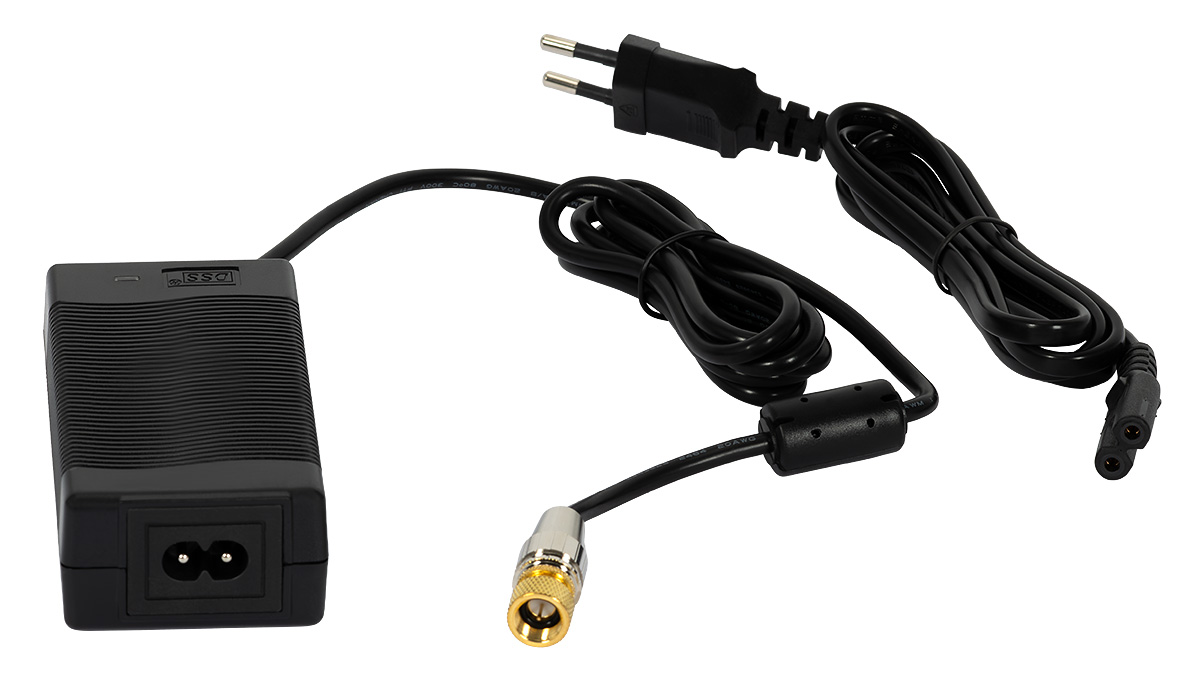

• W zestawie zewnętrzny zasilacz DC 20 V 2.5 A ze złączem F
• Sygnalizacja LED na wyjściach abonenckich – łatwa diagnostyka instalacji
• Zastosowanie w zbiorczych instalacjach RTV-SAT w budynkach wielorodzinnych
• Klasa ekranowania A
• Zgodność z Rozporządzeniem MTBiGM
• 4 lata gwarancji potwierdzające znakomitą jakość wyrobu
• 32 niezależne wyjścia abonenckie
• Konstrukcja przelotowa (możliwość kaskadowania)
• Bardzo dobre dopasowanie impedancyjne (IRL > 21 dB)
• Odlewana obudowa
• W zestawie zewnętrzny zasilacz DC 20 V 2.5 A ze złączem F
• Sygnalizacja LED na wyjściach abonenckich – łatwa diagnostyka instalacji
• Zastosowanie w zbiorczych instalacjach RTV-SAT w budynkach wielorodzinnych
• Klasa ekranowania A
• Zgodność z Rozporządzeniem MTBiGM
• 4 lata gwarancji potwierdzające znakomitą jakość wyrobu
Opis szczegółowy
Multiswitche serii MS SIGNAL PRO zaprojektowane zostały w sposób umożliwiający pracę w małych, średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT w budynkach wielorodzinnych. Mogą być również stosowane w mniejszych instalacjach domowych. Wysoki poziom sygnału wyjściowego (88 dBµV dla toru radio/DVB-T2 oraz 100 dBµV dla toru SAT) gwarantują stabilną pracę systemu. Dzięki solidnej konstrukcji, wysokiej jakości komponentów i stabilnym parametrom pracy, multiswitche SIGNAL PRO gwarantują doskonałą jakość sygnału w całej instalacji. Multiswitche MS SIGNAL PRO mogą być montowane w szafach RACK przy użyciu systemu RackBoard ZMB-1-800 R77105 lub w obudowie TPR-8 R90553.
Multiswitche serii MS SIGNAL PRO to seria profesjonalnych multiswitchy przelotowych. Można z nich zbudować kaskadę do 5 urządzeń (bez wzmacniacza magistrali multiswitchowej) przy podaniu na wejściu pierwszego multiswitcha sygnału satelitarnego i naziemnego na poziomie 95 dBµV. Daje to dużą elastyczność przy dopasowaniu systemu do obiektów różnej wielkości. W przypadku typowego poziomu sygnału SAT IF z konwertera typu quatro na poziomie 80 dBµV zalecane jest zastosowanie wzmacniacza magistralnego MS-900 SIGNAL PRO R69900 w przypadku kaskadowania więcej niż trzech multiswitchy. System obejmuje multiswitche dystrybuujące sygnał z dwóch pozycji satelitarnych (8 przewodów) oraz telewizji naziemnej i radia (1 przewód) posiadające następującą liczbę wyjść: 16 R69916, 24 R69924, 32 R69932. Oznacza to, że w przypadku kaskady pięciu multiswitchy system dostarczy sygnał maksymalnie do 160 gniazd.
Odlewane ze stopu cynku i aluminium listwy złączowe zapewniają:
- skuteczne ekranowanie w klasie A
- ochronę przed zakłóceniami
- znakomite odprowadzanie ciepła
- sztywność całego wyrobu
Cechy wyróżniające:
- 9 wejść (8×SAT, 1×TERR)
- 32 niezależne wyjścia abonenckie
- klasa ekranowania A - odlewana obudowa
- konstrukcja przelotowa (możliwość kaskadowania)
- bardzo dobre dopasowanie impedancyjne (IRL > 21 dB)
- sygnalizacja LED na wyjściach abonenckich – łatwa diagnostyka instalacji
- w zestawie zewnętrzny zasilacz DC 20 V 2.5 A ze złączem F
- zastosowanie w zbiorczych instalacjach RTV-SAT w budynkach wielorodzinnych
- zgodność z Rozporządzeniem MTBiGM
- 4 lata gwarancji
Przełączniki MS SIGNAL PRO mogą pełnić funkcję multiswitchy końcowych – wystarczy wówczas wyjścia przelotowe zakończyć rezystorami obciążeniowymi 75 Om z blokadą DC R66205.
W przypadku kaskadowania multiswitchy SIGNAL PRO możliwe jest zasilanie całego zestawu z jednego zasilacza DC 20 V/2,5 A, który dołączony jest do każdego multiswitcha. Tego typu zasilacz pozwala na stabilną i bezpieczną pracę do 4 multiswitchy jednocześnie, co upraszcza instalację, ogranicza ilość potrzebnych elementów i zmniejsza koszty systemu RTV-SAT. Co istotne, zasilacz ten dostarcza również napięcie potrzebne do pracy dwóch konwerterów QUATRO, dzięki czemu nie ma konieczności stosowania dodatkowych źródeł zasilania.
 | Multiswitche serii SIGNAL PRO zostały wyposażone w diodowe wskaźniki LED przypisane do poszczególnych wyjść abonenckich. Dzięki temu instalator ma możliwość szybkiej i wygodnej kontroli poprawności sygnału w każdym punkcie wyjściowym multiswitcha. Rozwiązanie to znacząco ułatwia uruchomienie oraz późniejszą diagnostykę instalacji, pozwalając na natychmiastową lokalizację ewentualnych problemów z dystrybucją sygnału. Obecność podłączonego odbiornika (tuner, miernik) sygnalizowana jest zapaleniem się diody LED przypisanej do danego wyjścia multiswitcha. Brak świecenia diody dla aktywnego przyłącza abonenckiego oznaczać będzie z reguły problem z kablem (zwarcie, przerwanie), gniazdem lub samym odbiornikiem. | |
| Charakterystyki częstotliwościowe multiswitchy SIGNAL PRO w torze DVB-T2/Radio (47...860 MHz): kolor niebieski - strata odbicia na wejściu (ang. Input return loss) - wysokie dopasowanie impedancyjne, gwarantujące minimalne odbicia sygnału. Im wyższa wartość (bardziej ujemna liczba dB), tym lepsze dopasowanie impedancji i mniej odbić. kolor brązowy - strata odbicia na wyjściu (ang. Output return loss) kolor zielony - tłumienie sygnału (ang. Insertion loss) wynosi 6 dB |  | |
 | Charakterystyki częstotliwościowe multiswitchy serii SIGNAL PRO w torze SAT (950...2150 MHz): kolor niebieski - strata odbicia na wejściu (ang. Input return loss) - wysokie dopasowanie impedancyjne, gwarantujące minimalne odbicia sygnału kolor brązowy - strata odbicia na wyjściu (ang. Output return loss) kolor zielony - tłumienie sygnału (ang. Insertion loss) | |
W instalacjach zbiorczych zalecane jest stosowanie czaszy satelitarnej o średnicy 120 cm model DPL-120 oraz wysokiej klasy konwertery typu Quattro Black Ultra marki Inverto A98266. Taki zestaw gwarantuje stabilny odbiór niezależnie od warunków atmosferycznych oraz zapas mocy sygnału w przypadku realizacji instalacji bazujących na kaskadowwaniu urządzeń.
| WYSOKA SKUTECZNOŚĆ EKRANOWANIA Multiswitch został zaprojektowany z myślą o maksymalnej ochronie sygnału przed zakłóceniami zewnętrznymi. Dzięki zastosowaniu odlewanych listew złączowych, urządzenie skutecznie eliminuje wpływ interferencji elektromagnetycznych (EMI) oraz sygnałów niepożądanych z otoczenia. Taka konstrukcja zapewnia niezakłóconą transmisję sygnału satelitarnego i naziemnego, nawet w trudnych warunkach instalacyjnych szczególnie w środowiskach narażonych na duże natężenie sygnałów radiowych, np. w pobliżu nadajników GSM, Wi-Fi czy LTE. |  |
 | ODLEW ZE STOPU CYNKU I ALUMINIUM Odlewane ze stopu cynku i aluminium fragmenty obudowy cechuje duża wytrzymałość na uszkodzenia mechaniczne oraz odporność na korozję, co ma znaczenie w instalacjach narażonych na zmienne warunki środowiskowe (np. w szachtach technicznych, piwnicach, poddaszach). Ponadto to metalowa obudowa ze stopu ZnAl działa jak radiator skutecznie odprowadzając ciepło, co zwiększa żywność komponentów i minimalizuje ryzyko przegrzania urządzenia. |
| DIODY LED INFORMUJĄCE O ZAJĘTOŚCI WYJŚĆ Umieszczone na górnej pokrywie diody LED informują instalatora o zajętości poszczególnych wyjść. Poza funkcją informacyjną, bywają pomocne w diagnostyce źródła problemu w instalacji. Dioda zapala się w przypadku podłączenia do danego wyjścia odbiornika, miernika itp. Brak świecenia diody dla aktywnego przyłącza abonenckiego oznaczać będzie z reguły problem z kablem (zwarcie, przerwanie), gniazdem lub samym odbiornikiem. |  |
 | WYSOKI POZIOM SYGNAŁU WYJŚCIOWEGO DVB-T2/DVB-S2 Maksymalmny poziom mocy sygnałów na wyjściu multiswitcha wynoszący: 88 dBµV dla toru radio/DVB-T2 oraz 100 dBµV dla toru SAT umożliwia realizację długich przyłączy abonenckich oraz zapewnia elastyczność w tworzeniu bardziej rozbudowanych systemów. |
| PRZYŁĄCZA ABONENCKIE DO 80 M Możliwość budowy przyłączy abonenckich o długości nawet 80 m. Pozwala to na realizację popularnych topologii sieci, gdzie kable z mieszkań bloku wielorodzinnego zbiegają się w jednym punkcie (pomieszczeniu teletechnicznym). |  |
 | MOŻLIWOŚĆ KASKADOWANIA W przypadku realizacji dużych instalacji, kolejne multiswitche łączyć można ze sobą za pomocą wyjść przelotowych. Maksymalna kaskada urządzeń to 5 sztuk. Przekłada się to na możliwość podłączenia nawet 160 gniazd. |
| ZGODNOŚĆ Z ROZPORZĄDZENIEM MINISTERSTWA INFRASTRUKTURY (DAWNIEJ MTBIGM) Parametry i konstrukcja multiswitchy Signal Pro umożliwiają budowę zbiorczych instalacji RTV/SAT zgodnych z obowiązującymi przepisami i zaleceniami. Instalacje opierać można na topologii gwiazdy lub dowolnej innej - takiej, która będzie bardziej adekwatna dla danego typu budynku. |  |
Dane techniczne
| Rodzaj towaru | Multiswitch | ||
| Liczba konwerterów | 2x quatro | ||
| Seria | MS-9xx | ||
| Model | MS-932 | ||
| Marka | SIGNAL PRO | ||
| Typ | końcowy, przelotowy | ||
| Rodzaj | klasyczny | ||
| Zastosowanie | wewnętrzny | ||
| Typ współpracującego konwertera | quatro | TAK | |
| Liczba wejść | 9 | ||
| Liczba wyjść | Legacy | 32 | |
| Liczba wyjść | w przelocie | 9 | |
| Dane techniczne urządzenia | |||
| Wejście | pasmo RTV | MHz | 5-862 |
| Wejście | pasmo SAT IF | MHz | 950-2150 |
| Wyjście | max. poziom Radio/DVB-T2 | dBµV | 88 |
| max. poziom SAT IF | dBµV | 100 | |
| Tłumienie magistrali | RTV | dB | 3 |
| Tłumienie magistrali | SAT IF | dB | 6 |
| Separacja wejść | SAT IF | dB | >25 |
| Separacja wyjść | RTV | dB | 25 |
| Separacja wyjść | SAT IF | dB | 28 |
| Separacja wejść/wyjść | SAT IF/RTV | dB | 25 |
| Zasilanie na wejściach RF | H/Lo, H/Hi | V | 18 |
| Zasilanie na wejściach RF | V/Lo, V/Hi | V | 13 |
| Sygnały sterujące | 13/18V, 0/22kHz, DiSEqC 1.0, DiSEqC 2.0 | ||
| Odlewna obudowa | TAK | ||
| Zasilany zdalnie | TAK | ||
| Wbudowany zasilacz | NIE | ||
| Klasa ekranowania | A | ||
| Zgodność z Rozporządzeniem MTBiGM | TAK | ||
| Zasilanie | napięcie | V | DC 18...20 |
| pobór prądu | A | 0,2 | |
| Temperatura pracy | °C | -20...+50 | |
| Wymiary | mm | 385x210x30 | |
| Masa | kg | 1,4 | |
