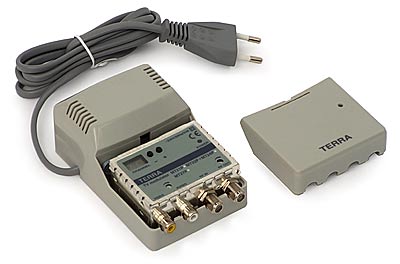

Opis szczegółowy

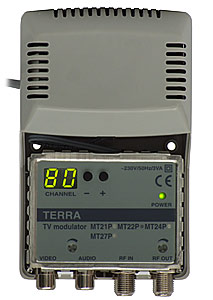

Widok z góry. Przyciskami "+" i "-" można zmieniać kanał wyjściowy, lewy dolny potencjometr służy do regulacji dewiacji podnośnej dźwięku, prawy dolny potencjometr służy do regulacji poziomu wyjściowego modulatora
Regulacja poziomu wyjściowego stosowana jest by dopasować poziom modulatora do poziomu innych kanałów w instalacji a także by wyrównać poziomy z kilku modulatorów połączonych przelotowo.
Standardowo dewiacja wynosi 50 kHz przy poziomie wejściowym 0,775 V RMS. Regulacja dewiacji fonii słuzy do ustawienia standardowej dewiacji kiedy poziom wejściowy fonii odbiega od 0,775V. Możliwe jest ustawienie standardowej dewiacji przy poziomie wejściowym fonii 0,150-0,775 V. Prawidłowe ustawienie dewiacji zapewnia identyczną głośność wszystkich kanałów
Gdy włączając modulator do sieci trzymamy naciśnięty któryś z przycisków można ustawić inne parametry:
W czasie włączania naciśnięty przycisk "-" | W czasie włączania naciśnięty przycisk "+" | W czasie włączania naciśnięte oba przyciski "-" i "+" |
Możliwa zmiana standardu fonii 6,5/5,5 MHz | Możliwa zmiana głębokości modulacji nośnej wizji +-7% co 2% | Możliwa zmiana częstotliwości modulatora +-2,5 MHz co 250 kHz |
Standardowa głębokość modulacji nośnej wizji wynosi 75%, jednakże w pewnych warunkach może być konieczna jej niewielka zmiana, np. kiedy źródło wyposażone jest w generator znaków który generuje zbyt wysoki poziom napisów. Wtedy nalezy spróbować skorygować to poprzez regulacje w modulatorze, która dopuszcza zmianę w zakresie +/- 6%. Praktycznie wygląda to tak że w niewielkim zakresie zmienia się jasność obrazu. Jeżeli po właczeniu modulatora obserwujemy prawidłową jakość obrazu bez przemodulowań, i bez zakłóceń fonii, to z tej regulacji nie należy korzystać.
Zmianę, a właściwie jej odchyłką od częstotliwości skojarzonej z danym kanałem, wykorzystujemy wtedy jeśli na obrazie widoczne są prążki interferncyjne od innych kanałów, a nie można ich zmienić. wtedy należy spróbować odstroić się od zadanego kanału. Podobnie jak poprzednio, jeśli jakość obrazu jest dobra, to nie ruszamy tego ustawienia.
Charakterystyka:
- modulator dwustandardowy (B, D),
- częstotliwość stabilizowana PLL,
- zabezpiecznie przed przypadkową ingerencją użytkownika,
- modulacja dwuwstęgowa,
- przelot do podłączenia kolejnych urządzeń,
- wyposażony w złącza F (wyjście, wejście) oraz RCA (wejście wizji i fonii).
Standard i kanał wybierany jest programowo. Możliwa jest też regulacja dewiacji fonii oraz poziomu wyjściowego za pomocą potencjometru. Dodatkowo w sposób programowy można zmieniać głebokość modulacji nośnej wizji oraz zmieniać częstotliwość nośną wizji względem nominalnej.
Dane techniczne
Nazwa | | Modulator MT-22P |
Kod | R871722 | |
Zakres częstotliwości wejściowych wideo | Hz | 20...6M |
Poziom wejściowy wideo / impedancja | V,dB/Om | 1+ - 1/75 |
Zakres częstotliwości wejściowych audio | Hz | 20...15k |
Poziom wejściowy / impedancja /dewiacja | mV RMS/ kOm/kHz | 775/ 10/50 |
Regulacja poziomu wejściowego audio | dB | +1...-14 |
Typowy poziom wyjściowy / impedancja | dBuV/Om | 85/75 |
Regulacja poziomu wyjściowego | dB | 0--15 |
Kanały wyjściowe | 6-12/S9-S16 | |
Stabilność nośnej | kHz | +/-50 |
Fonia | B/G D/K mono | |
Offset częstotliwości nośnej | MHz | max +/- 2,25, krok 0,25 |
Odstęp nośnej audio do nosnej wideo A/V +/-3dB (przełączany) | dB | 12/16 |
Głębokość modulacji | % | 81 |
Odstęp sygnał/szum S/N | dB | >=58 |
Produkty intermodulacyjne II i III rzędu | dB | <-60 |
Pobór energii | V/Hz/VA | 230/50/5 |
Temperatura pracy | oC | -10...+50 |
Wymiary /masa | mm/kg | 78x118x47/0,37 |
Dane techniczne
W czasie włączania naciśnięty przycisk "-" | W czasie włączania naciśnięty przycisk "+" | W czasie włączania naciśnięte oba przyciski "-" i "+" |
Możliwa zmiana standardu fonii 6,5/5,5 MHz | Możliwa zmiana głębokości modulacji nośnej wizji +-7% co 2% | Możliwa zmiana częstotliwości modulatora +-2,5 MHz co 250 kHz |
