Wsparcie
Opis szczegółowy

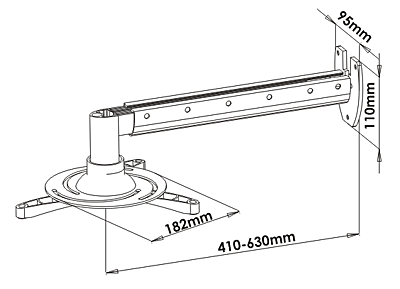

Rysunek uchwytu

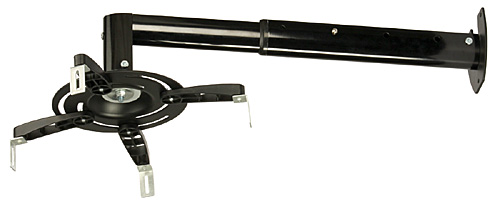

Uchwyt PD103L E9652 został zaprojektowany w celu umożliwienia zawieszenia na bocznej ścianie rzutnika multimedialnego. Maksymalna nośność uchwytu to 15 kg. Uchwyt umożliwia obrót 360 stopni, oraz wyposażony został w długie, teleskopowe ramie, umożliwiające proste oddalanie od ściany (bez użycia narzędzi) zamontowanego wyświetlacza. Dodatkowo uchwyt posiada regulację konta pochylenia do 30 stopni.
Uchwyt jest przeznaczony do montowania na ścianach których konstrukcja zapewnia odpowiednią wytrzymałość.
Niniejszy uchwyt nie jest przeznaczony do montowania na ścianach szkieletowych, z płyt gipsowych, lub do innych lekkich konstrukcji.
Jeżeli użytkownik nie potrafi określić nośności ściany na której chciałby zamontować uchwyt powinien zwrócić się o pomoc do firmy wykonującej profesjonalnie tego typu prace montażowe.
Dostarczany zestaw jest pomyślany jako kompletny i wystarczający we wszystkich typowych przypadkach – w razie mniej typowych warunków profesjonaliści montujący tego typu sprzęt powinni zapewnić ewentualne dodatkowe elementy/środki niezbędne w określonej sytuacji.
Niezbędne narzędzia: wiertło do metalu/drewna fi 4,8 mm (dla montażu w konstrukcji drewnianej / stalowej), wiertło do betonu fi 12 mm (dla montażu na ścianie), uniwersalny zestaw kluczy nasadowych lub oczkowych, śrubokręt krzyżakowy.
Jeżeli użytkownik nie potrafi określić nośności ściany na której chciałby zamontować uchwyt powinien zwrócić się o pomoc do firmy wykonującej profesjonalnie tego typu prace montażowe.
Dostarczany zestaw jest pomyślany jako kompletny i wystarczający we wszystkich typowych przypadkach – w razie mniej typowych warunków profesjonaliści montujący tego typu sprzęt powinni zapewnić ewentualne dodatkowe elementy/środki niezbędne w określonej sytuacji.
Niezbędne narzędzia: wiertło do metalu/drewna fi 4,8 mm (dla montażu w konstrukcji drewnianej / stalowej), wiertło do betonu fi 12 mm (dla montażu na ścianie), uniwersalny zestaw kluczy nasadowych lub oczkowych, śrubokręt krzyżakowy.
Ostrzeżenia dotyczące bezpieczeństwa.
W razie jakichkolwiek wątpliwości co do zrozumienia procedury prawidłowego montażu uchwytu lub co do stabilności i bezpieczeństwa jego używania należy zwrócić się o pomoc do firmy wykonującej profesjonalnie tego typu prace montażowe.
Przed rozpoczęciem montażu trzeba sprawdzić kompletność zestawu i stan elementów – w razie wątpliwości co do ich prawidłowego wykonania nie należy rozpoczynać montażu.
Przed rozpoczęciem montażu trzeba sprawdzić kompletność zestawu i stan elementów – w razie wątpliwości co do ich prawidłowego wykonania nie należy rozpoczynać montażu.
Operacja wieszania projektora wymaga udziału dwóch sprawnych osób!
Nieprawidłowy montaż może być przyczyną uszkodzenia ciała lub sprzętu.
Uchwytu nie wolno używać do celów niezgodnych z przeznaczeniem. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności za nieprawidłowy montaż lub sposób użycia.
Uchwytu nie wolno używać do celów niezgodnych z przeznaczeniem. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności za nieprawidłowy montaż lub sposób użycia.
Dane techniczne
Nazwa | Uchwyt projektora ścienny PD103L |
Kod | E9652 |
Odległość od ściany (regulowana) | 410 - 630 mm |
Standard mocowania | VESA |
Nośność | 15 kg |
Pochylenie pion | 30° |
Obrót poziom | 360° |
Wymiary | 182 x 120 x (410 - 630) mm |
Masa własna | 1,9 kg |
Opakowanie zbiorcze zawiera 10 sztuk uchwytu.
Dane techniczne
Nazwa | Uchwyt projektora ścienny PD103L |
Kod | E9652 |
Odległość od ściany (regulowana) | 410 - 630 mm |
Standard mocowania | VESA |
Nośność | 15 kg |
Pochylenie pion | 30° |
Obrót poziom | 360° |
Wymiary | 182 x 120 x (410 - 630) mm |
Masa własna | 1,9 kg |
