Transformator video + audio ADR-1 aktywny odbiornik
Kod towaru: M16741
Cena z VAT
Rabat
Ilość
89,73 PLN
0 %
Gwarancja - 24 miesiące

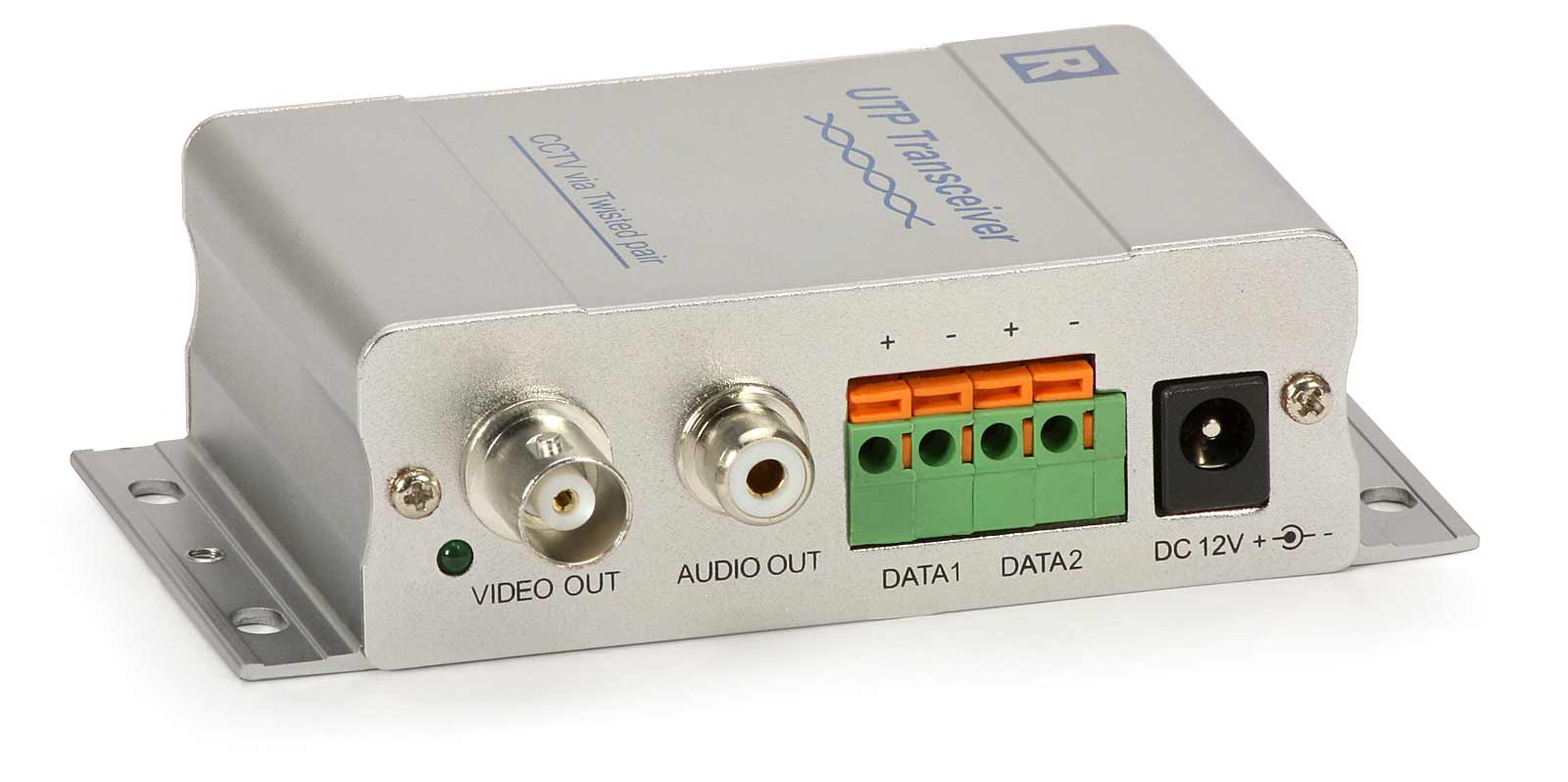

Widok transformatora

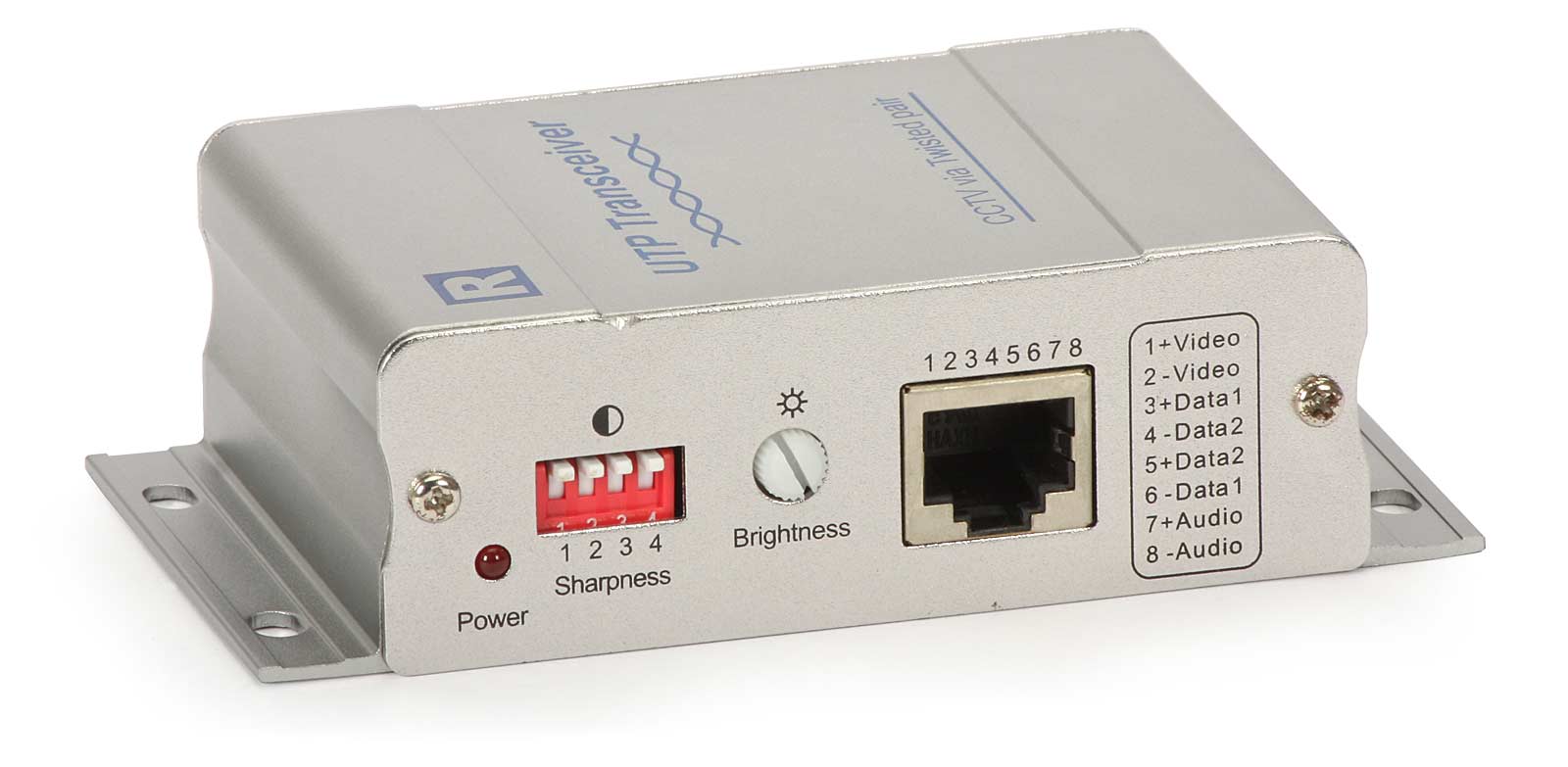

Widok transformatora

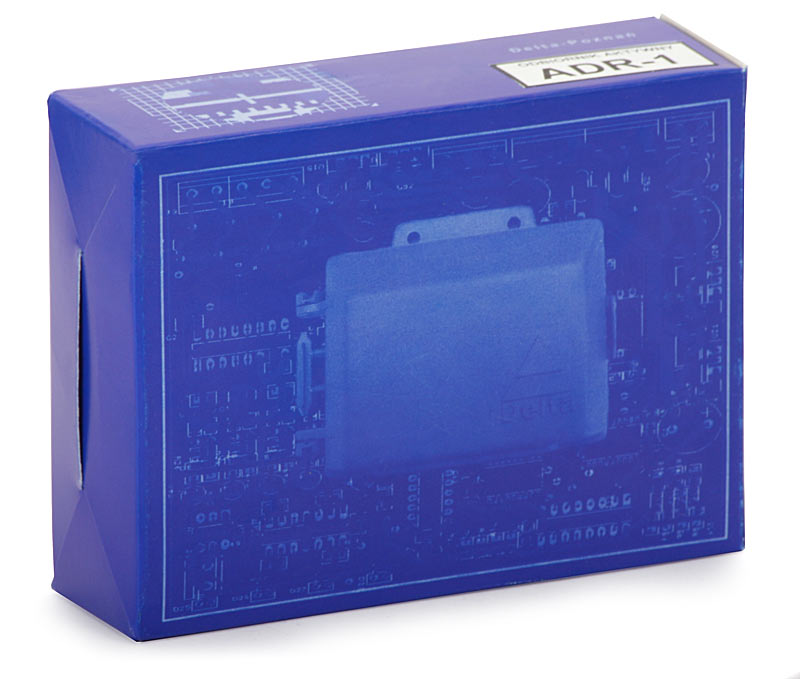

Widok opakowania
Odbiornik ADR-1 z nadajnikiem ADT-1 służy do przesyłania sygnału video, audio oraz danych (np. RS485) za pomocą skrętki komputerowej na większe odległości zapewniając przesył sygnałów do 2000 metrów (skrętka komputerowa 5 kategorii). Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-).
Odbiornik może również współpracować z biernymi urządzeniami służącymi do przesyłu sygnału za pomocą skrętki.
Odbiornik może również współpracować z biernymi urządzeniami służącymi do przesyłu sygnału za pomocą skrętki.
Urządzenie posiada dwie diody LED:
- czerwona (POWER) informująca o napięciu zasilania
- zielona, wykrywająca sygnał video
Sposób regulacji elementów panelu tylnego:
- Brightness - jasność. Potencjometrem ustawić poziom sygnału wyjściowego wizji (regulacja wzmocnienia).
- Sharpness - kontrast. Przełącznikiem ustawić potrzebną wartość (regulacja korekcji).
Parametry techniczne
| Nazwa | ADR-1 |
| Kod | M16741 |
| Zasilanie | DC 12 V / 80 mA |
| Liczba kanałów video: | 1 |
| Liczba kanałów audio | 1 |
| Liczba kanałów danych | 2 |
| Zakres pasma video | 0...9 MHz (-3 dB) |
| Zakres pasma audio | 20 Hz – 20 kHz |
| Impedancja wejść symetrycznych | 100 Ω |
| Impedancja wyjścia video | 75 Ω (gniazdo BNC) |
| Impedancja wyjścia audio | 600 Ω (gniazdo CHINCH) |
| Typ złącza wyjść symetrycznych | RJ-45 (8-pin, 4 pary) |
| Typ złącza zasilania | gniazdo DC na wtyk 5,5 / 2,1mm |
| Masa | 0,115g |
| Wymiary (szer. x wys. x głęb.) | 103 x 20 x 72 mm |
| Temp. pracy / wilgotność wzgl. | 0ºC...+55ºC / <95% |
