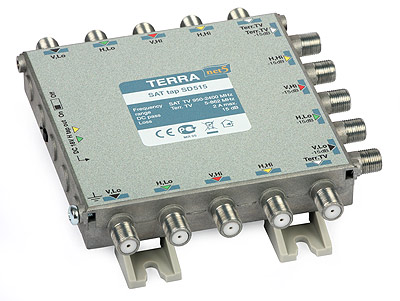

Widok odgałęźnika

Odgałęźnik jest stosowany w instalacjach multiswitchowych, do wydzielenia sygnału z magistrali multiswitchowej. Magistrala z sygnałem z jednego konwertera Quatro składa się z czterech przewodów. Dodatkowo odgałęźnik wydziela, także sygnał TV naziemnej. Odgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycję “ON” przepuszcza napięcie stałe przez tory “H” zarówno w odgałęzieniu jak i w przelocie. Ustawiony w pozycje “OFF” przepuszcza napięcie stałe tylko do odgałęzienia.

• - odgałęźnik TV/SAT wyposażony w 5 torów,
• - stosowany w instalacjach z multiswitch'ami wykorzystującymi podział na podsieci,
• - zastępuje 5 pojedynczych odgałęźników TV/SAT,
• - posiada wyłączalne przejście stałoprądowe,
• - dostępny też jako odgałęźniki SS-510 R70516, SS-520 R70518, oraz rozgałęźnik SS-504 R70515
